Bu şebeke şemasında, anabara kuplaj şalteri ile bu şalterin önünde ve arkasında bulunan ve bara kısımlarını güvenli şekilde ayırmada görev alan bulunan iki ayırıcı ile seksiyonlara bölünür. Anabaranın bir kısmının devreden tamamen çıkarılması ve böylece bakım işlemlerinin yapılması mümkündür. Aşağıdaki şekli inceleyelim:
 |

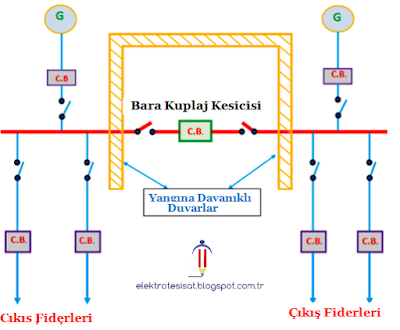

| Seksiyonlara Ayrılmış Tek Bara Sistemi |
Seksiyonlara Ayrılmış Tek Bara Sisteminin Üstünlükleri & Zayıflıkları
Üstünlükler:
- Tek bara sistemler kadar kolay işletilebilmektedir.
- Bakım maliyeti düşüktür.
- Anabaranın bakımı veya tamiri için anabaranın sadece tek bir seksiyonunun enerjisiz bırakılması yeterlidir. Bu yüzden baranın tümüyle enerjisiz kalması olasılığı söz konusu olmamaktadır.
- Anabara gerilimini hat röleleri için kullanmak mümkündür.
Zayıflıklar
- En ciddi zayıflığı herhangi bir devrenin kesicisi görevini yapmayacak olursa söz konusu kesici tamir edilinceye dek o devreye güç temininin mümkün olmamasıdır.
- Anabarada rutin bakım gerçekleştirmek için anabaranın yarısı devreden çıkarılmalıdır. Böylece o kısma ait fiderler ve trafolar enerjisiz kalacaktır.
- Eğer herhangi bir aşamada mevcut sisteme bir devre eklemek gerekecek olur ise yine anabaranın ilgili kısmı/seksiyonu/yarısı devreden çıkarılmak zorundadır.
